Instalación y mantenimiento de redes hidráulicas PCI
BIEs, grupos de presión y depósitos contra incendios a medida
Diseñamos, suministramos y certificamos BIEs 25/45, grupos de presión, depósitos de reserva, hidrantes, rociadores y válvulas. Incluimos montaje, legalización y mantenimiento con visitas programadas y pruebas hidráulicas.
Pruebas de presión, caudal y legalización
Servicio de asistencia nacional
BIEs 25 y 45 mm
Armarios equipados con manguera semirrígida o plana, lanzas multipropósito y válvulas de seccionamiento. Certificados UNE EN 671 y listos para inspección anual, retimbrado y pruebas de presión.

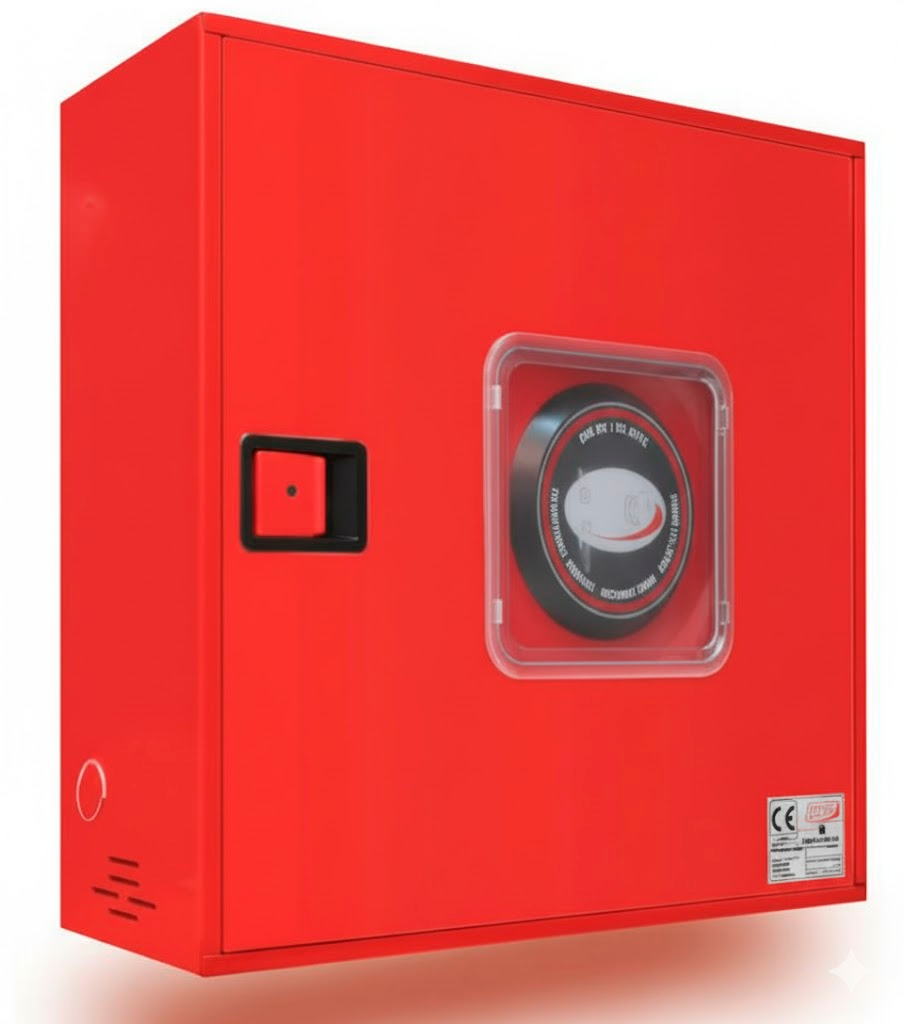

BIE Workfire 25
Variantes abatibles, fondo reducido, intemperie, sin armario, fija y con toma adicional de 45 mm.
- Manguera: 25 mm semirrígida, 20 o 30 m
- Armarios: Abatibles, empotrables, fondo reducido o sin armario
- Opciones: Toma adicional de 45, modelos intemperie y espumógeno
- Accesorios: Lanza multipropósito, válvula latón y racores Barcelona
- Norma: UNE EN 671-1

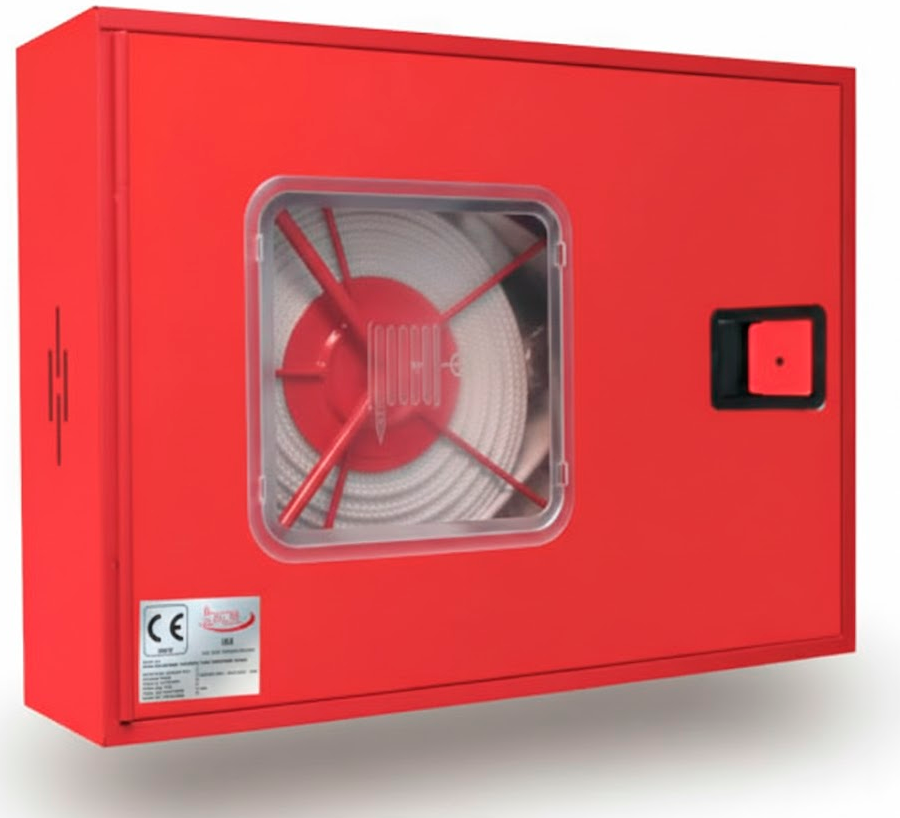

BIE Workfire 45
Equipos de manguera plana para caudales altos, con versiones combinadas 25/45 y tomas adicionales.
- Manguera: 45 mm plana, 20 m
- Presión trabajo: 15 bar, racores Barcelona
- Configuraciones: Fijas o combinadas 25/45 con toma adicional
- Armarios: Superficie o empotrar, con visor
- Norma: UNE EN 671-2

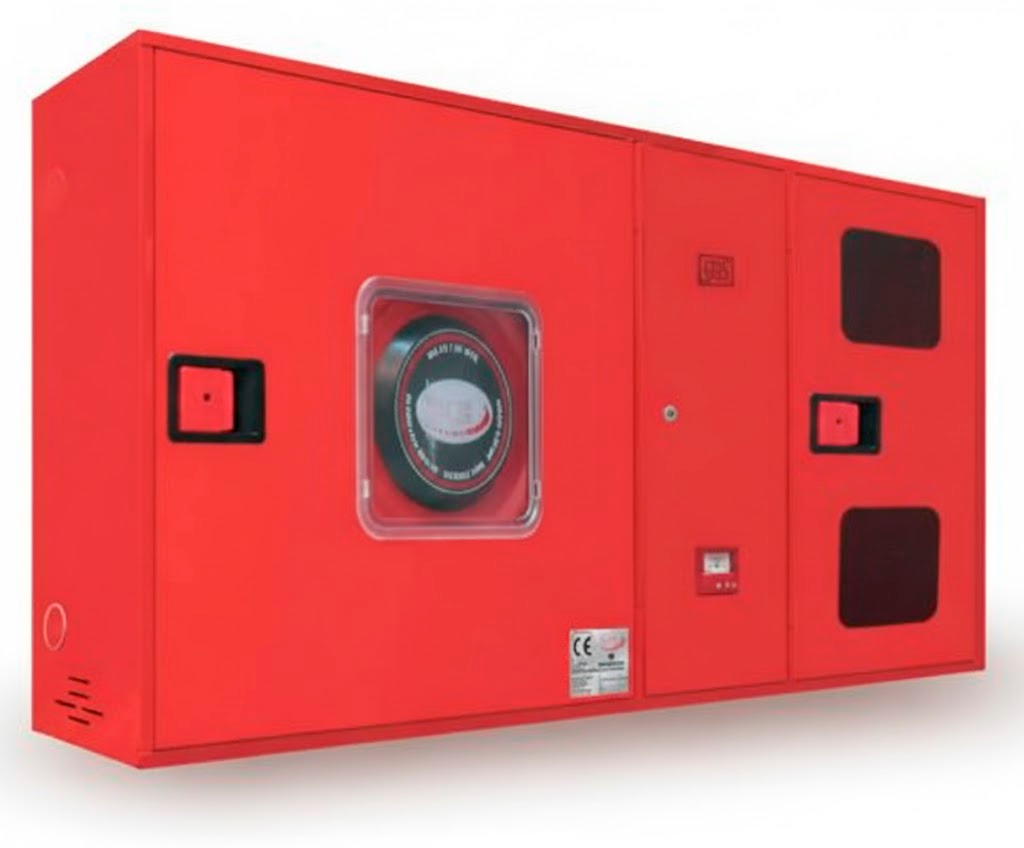

Sistemas modulares Workfire 25
Módulos prefabricados para superficie o empotrar, series 100, 200, 300 y 600 con fácil montaje.
- Series: Workfire 100, 200, 300 y 600
- Instalación: Para superficie o empotrar
- Combinaciones: Módulos dobles y tomas adicionales
- Aplicación: Salas técnicas, pasillos y exteriores
- Norma: UNE EN 671-1
Grupos de presión
Equipos contra incendios según UNE 23500 con bomba principal, jockey y versión eléctrica o diésel. Incluyen colectores, válvulas de retención, manómetros y cuadro con arranque automático.

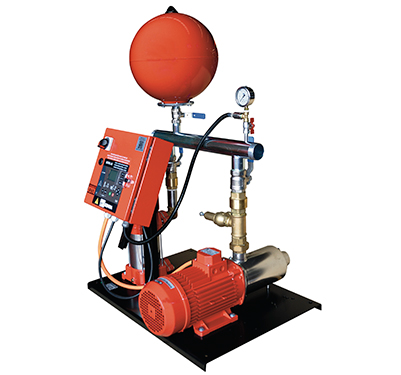

Compacto MATRIX AFU21
Abastecimiento sencillo UNE 23500:2021 para BIE 25, bomba principal y jockey en inoxidable.
- Caudal/presión: 12 m³/h · 6 bar (máx. 8 bar)
- Bomba principal: Monobloc multietapa ACERO INOX AISI 304
- Jockey: Serie CVM vertical multietapa + depósito hidroneumático
- Control: Presostatos y cuadro UNE 23500:2021
- Alimentación: 400 V trifásico · 40 ºC agua

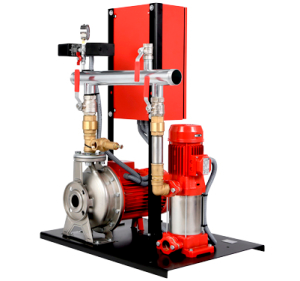

Compacto 3M / MD
Para BIE 25 en instalaciones pequeñas/medias, UNE 23500:2012 Anexo C.
- Caudal/presión: hasta 60 m³/h · 9 bar
- Bomba principal: 3M AISI 304 o MD hierro fundido
- Jockey: CVM vertical multietapa + depósito hidroneumático
- Control: Presostatos y cuadro UNE 23500:2012 (Anexo C)
- Alimentación: 400 V trifásico · 40 ºC agua

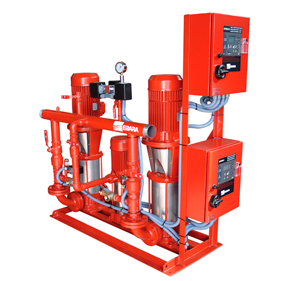

Vertical AFU12 EVMSG
Alta presión con hidráulica inoxidable e impulsor Shurricane; 1 o 2 bombas principales.
- Caudal/presión: 12 m³/h · hasta 14 bar (16 bar máx.)
- Bomba principal: EVMSG vertical multietapa AISI 304
- Jockey: CVM/MVP/EVMSG según modelo
- Control: Cuadro UNE 23-500-2012 Anexo C
- Aplicación: BIE y redes con presión elevada

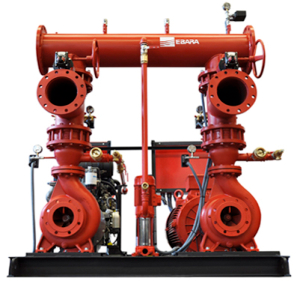

AF GS industrial
Grupos sobre bancada para BIE, hidrantes y rociadores en riesgos medianos/grandes.
- Caudal/presión: hasta 800 m³/h · 15 bar
- Bomba principal: GS/ENI hierro fundido, eléctrica o diésel
- Jockey: CVM/MVP/EVMG según modelo
- Control: Cuadro según UNE 23500 / EN 12845 / CEPREVEN
- Opciones: Fabricación a medida (NFPA, UL bajo demanda)
Depósitos contra incendios
Soluciones de reserva de agua para grupos de presión y abastecimiento a BIEs e hidrantes. Opciones en chapa galvanizada, poliéster o depósito elevado con conexión a red anular.
Depósito galvanizado
Módulo aparente con recubrimiento anticorrosión.
- Capacidad: 10 a 200 m3
- Estructura: Paneles atornillados
- Revestimiento: Liner interior EPDM
- Accesos: Boca de hombre y escalera
- Control: Sondas de nivel y alarma
- Norma: UNE 23500

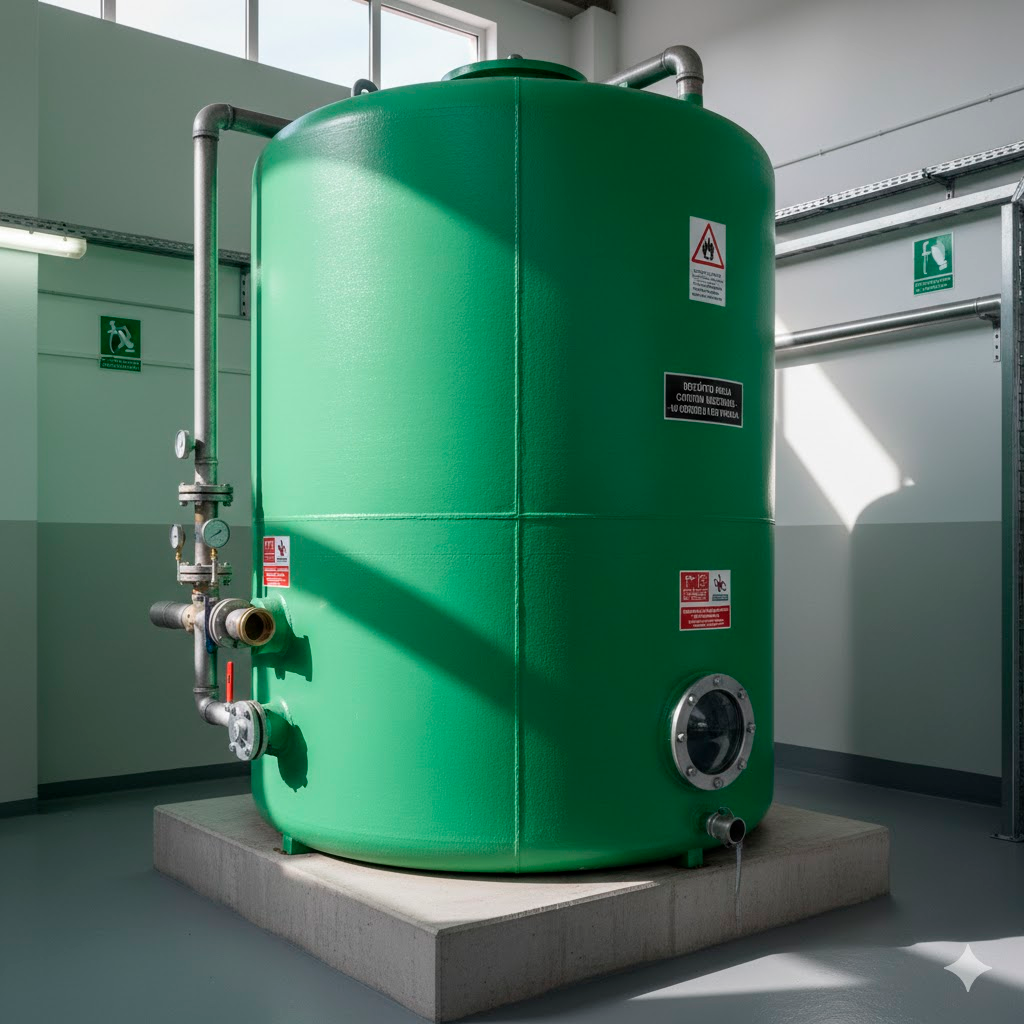

Depósito poliéster
Ligero, para interior o exterior con aislamiento.
- Capacidad: 5 a 80 m3
- Construcción: PRFV reforzado
- Bocas: Succión, retorno y rebose
- Aislamiento: Opción antiheladas
- Kit: Válvulas de pie y clapeta
- Norma: UNE 23500

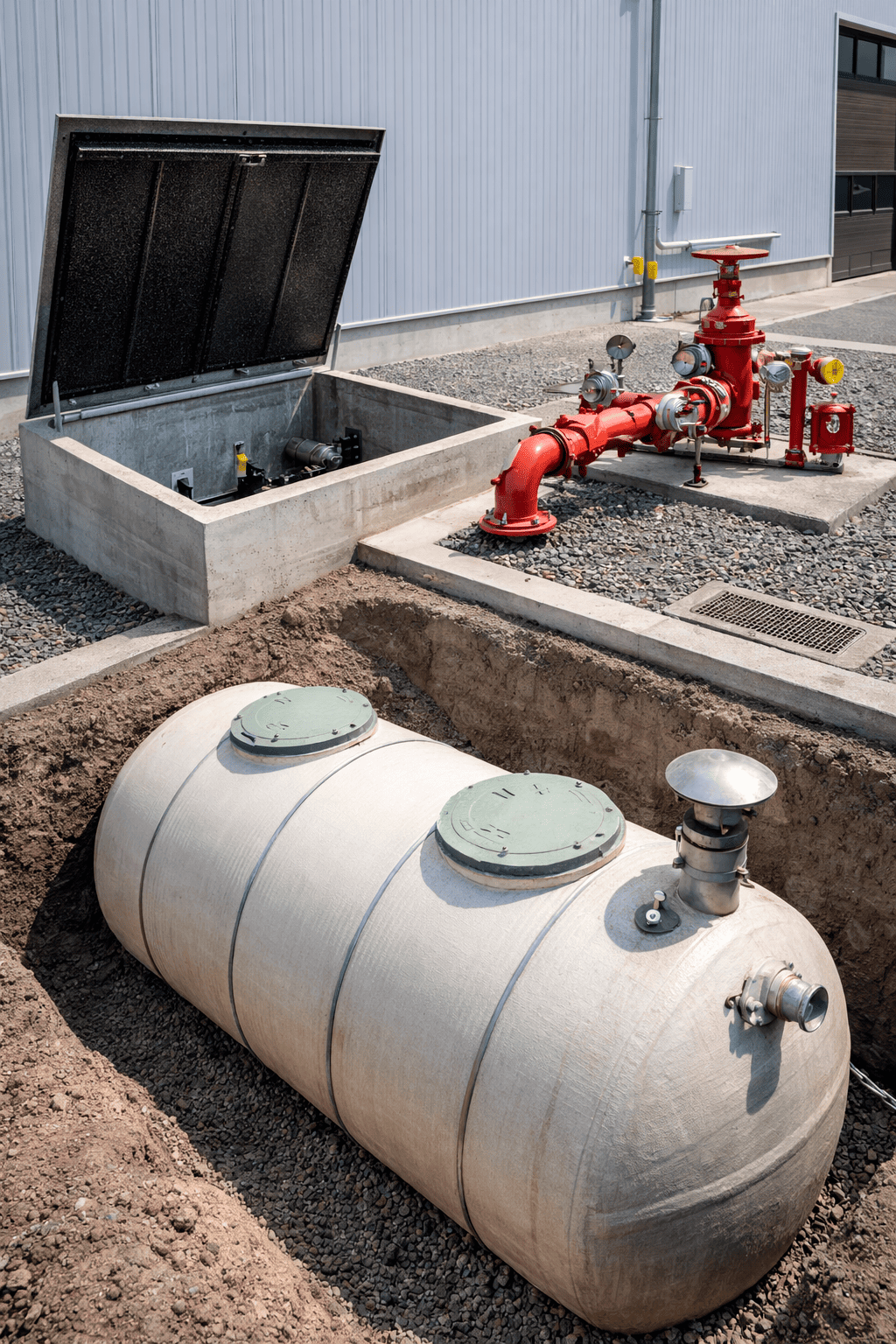

Depósito enterrado
Para proyectos con limitación de espacio en superficie.
- Capacidad: 20 a 200 m3
- Material: Hormigón o acero revestido
- Acceso: Arqueta registrable
- Ventilación: Tubo de descompresión
- Integración: Conexión directa a grupo CI
- Norma: UNE 23500
Hidrantes, rociadores y válvulas
Complementos para la red hidráulica: hidrantes de columna o enterrados, rociadores automáticos, válvulas de alarma, siamesas y accesorios de conexión.

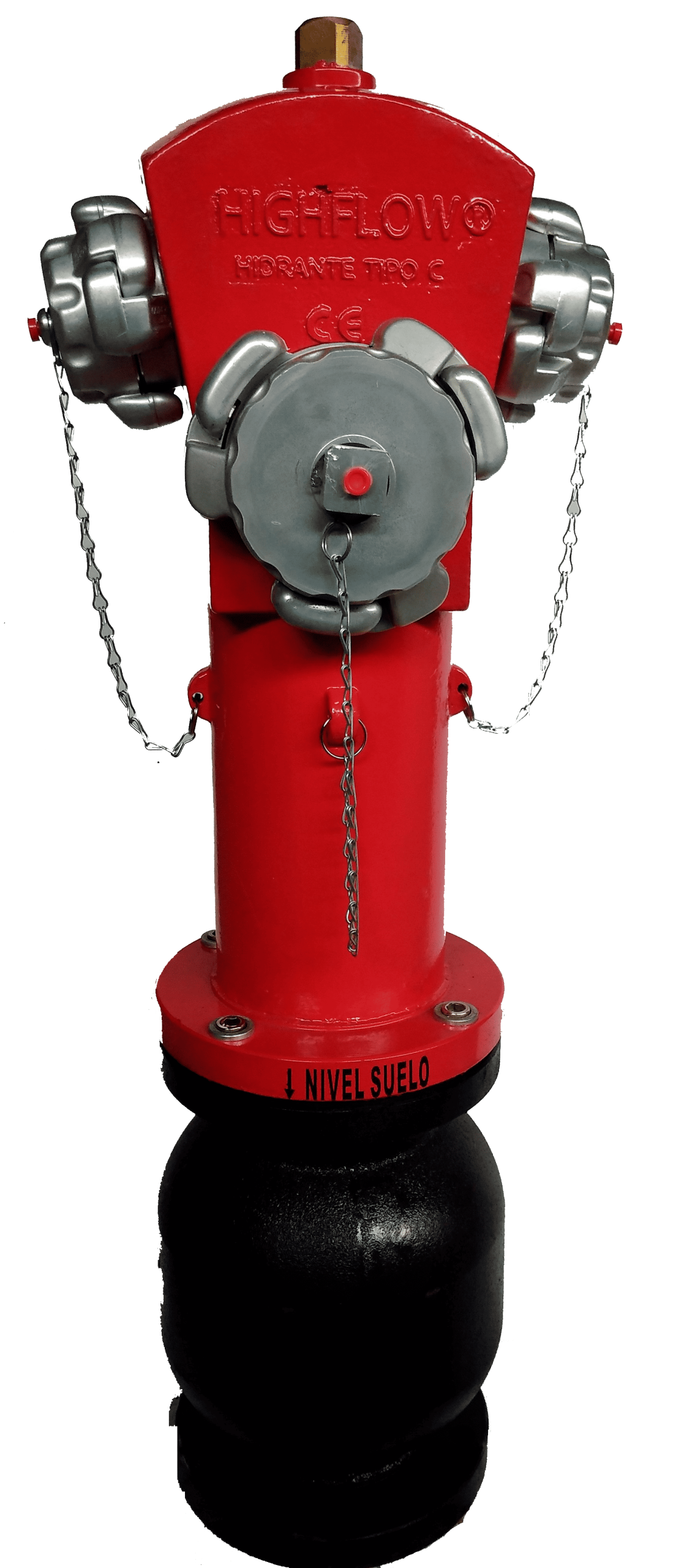

Hidrantes HIGHFLOW
Modelos en columna seca 3″ y 4″ y opciones bajo rasante, con salidas Barcelona y Bombero UNE 23400.
- Modelos: Columna seca 4″ 100 mm (2×70 + 1×100 Barcelona) y 3″ 80 mm (2×45 + 1×70)
- Variantes: Columna seca 4″ 100 mm con salida 100 tipo Bombero
- Bajo rasante: Hidrantes enterrados con tapa y tapones
- Accesorios: Tapones, válvula de corte, pintura epoxi roja
- Norma: UNE 23400

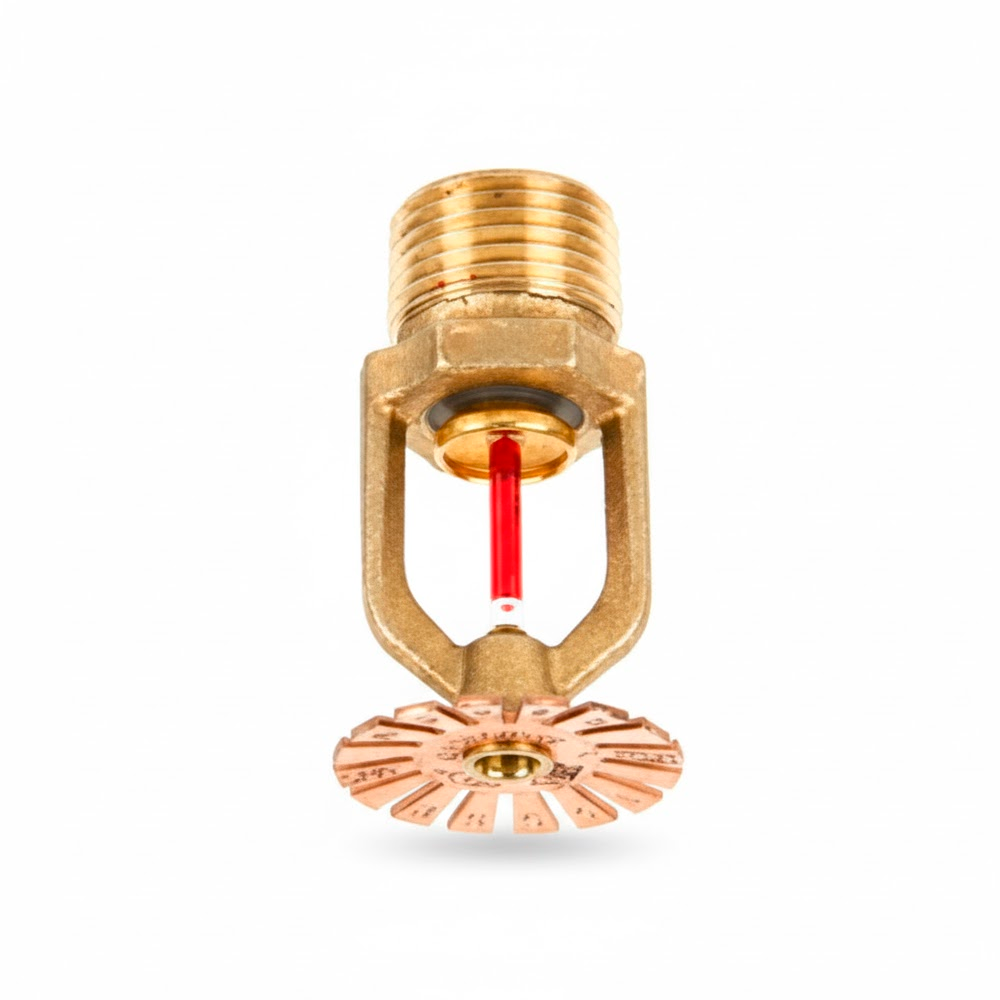

Rociadores / sprinklers
Catálogo completo: colgantes, montantes, laterales y ocultos, con varias temperaturas y K.
- Tipos: Pendent, upright, pared, ocultos
- K-factor: K80, K115, K160
- Temperaturas: 68ºC, 79ºC, 93ºC y otras
- Acabados: Latón, cromado, blanco
- Norma: EN 12259-1

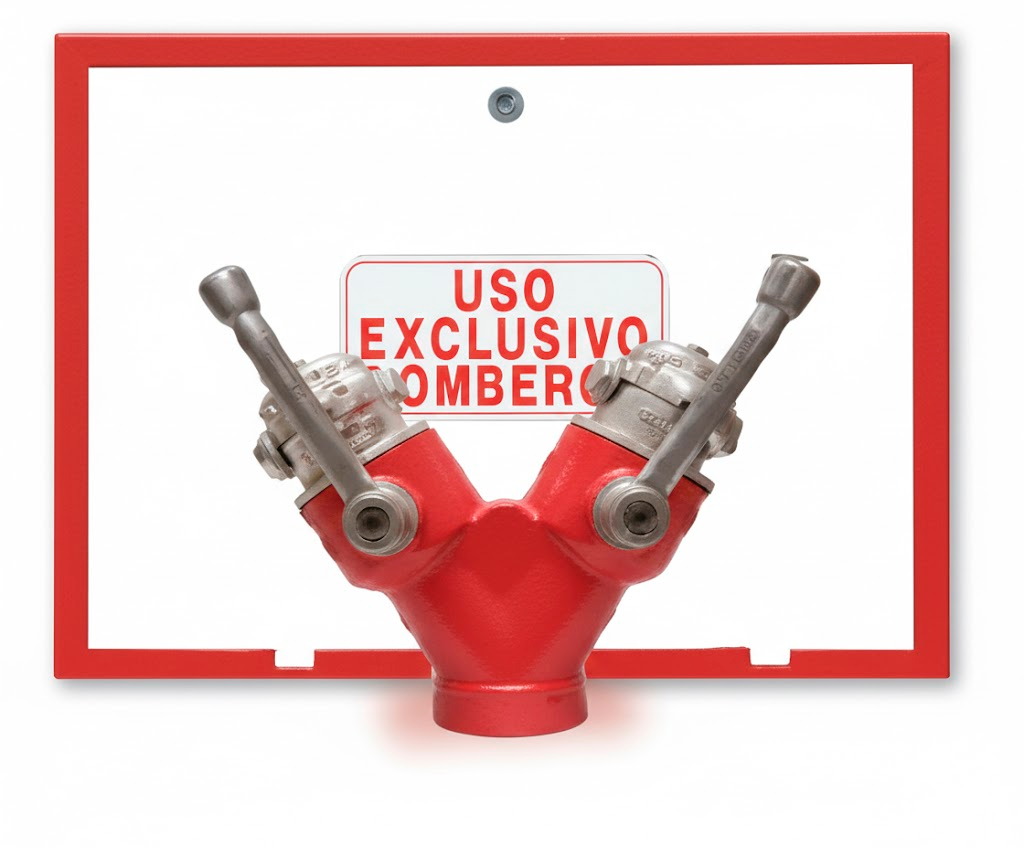

Válvulas, siamesas e IPF
Todos los modelos de válvulas, siamesas e IPF para columnas secas y redes PCI.
- Válvulas: Alarma, retención, compuerta, corte rápido
- Siamesas/IPF: Alimentación exterior 70/100 con clapeta
- Accesorios: Manómetros, vacuómetros, racores y tapas
- Conexiones: Brida PN16 y roscadas según modelo
- Aplicación: Columnas secas y cualquier instalación PCI
Normativa aplicable
Las BIE (Bocas de Incendio Equipadas) son equipos de protección activa regulados por normativa española y europea.
La selección del tipo (25 mm / 45 mm), su instalación y su mantenimiento deben ajustarse a los requisitos técnicos y documentales exigibles.
RIPCI (Real Decreto 513/2017)
Marco reglamentario estatal para la instalación y mantenimiento de instalaciones de protección contra incendios.
- Alcance: requisitos generales de instalación, mantenimiento y documentación de equipos PCI.
- Empresa habilitada: instalación/mantenimiento por empresa mantenedora autorizada según RIPCI.
- Programa de mantenimiento: operaciones y periodicidades conforme a las tablas del RIPCI y normas asociadas.
- Registros: conservación de actas, partes de mantenimiento y evidencias de pruebas realizadas.
UNE-EN 671-1 / UNE-EN 671-2 (BIE)
Normas europeas que definen las características, ensayos y requisitos de las BIE en función del tipo de manguera.
- UNE-EN 671-1: BIE con manguera semirrígida (habitualmente 25 mm).
- UNE-EN 671-2: BIE con manguera plana (habitualmente 45 mm).
- Componentes: armario, devanadera/soporte, válvula, manguera y lanza/boquilla conforme a requisitos.
- Prestación: criterios de resistencia, estanqueidad y funcionamiento definidos por la norma aplicable.
UNE 23500 + CTE DB-SI / RSCIEI
Relación con el mantenimiento y con la exigencia de dotación en función del uso del edificio y del riesgo.
- UNE 23500: criterios y operaciones de mantenimiento para redes de agua contra incendios (incluye BIE).
- CTE DB-SI: define dotaciones y condiciones de protección en edificios (terciario, pública concurrencia, etc.).
- RSCIEI: aplicable en establecimientos industriales; determina exigencias según nivel de riesgo intrínseco.
- Cuándo aplica: la obligación de BIE depende del uso/ocupación, sectorización y condiciones de riesgo del proyecto.
FAQ técnica
Respuestas a dudas habituales sobre selección, requisitos y mantenimiento de BIE 25/45 en entornos empresariales, industriales y edificios terciarios.
¿Cuándo es obligatoria una BIE?
La obligatoriedad depende del uso del edificio y del nivel de riesgo. En edificación se determina por el CTE DB-SI y, en industria, por el RSCIEI.
En proyectos y licencias, la dotación se concreta en la documentación técnica y su justificación normativa.
¿BIE de 25 mm o de 45 mm?
La BIE de 25 mm (UNE-EN 671-1) suele asociarse a manguera semirrígida y un manejo más sencillo.
La BIE de 45 mm (UNE-EN 671-2) emplea manguera plana y se utiliza cuando el diseño exige mayores prestaciones hidráulicas.
La elección final debe ser coherente con el cálculo de red, el uso previsto y los criterios del proyecto.
¿Qué presión y caudal exige la normativa?
Las prestaciones mínimas de funcionamiento se definen en las normas UNE-EN 671-1 / 671-2 y en el diseño hidráulico de la instalación.
En la práctica, deben verificarse en pruebas de funcionamiento conforme a los procedimientos aplicables y a los criterios del proyecto (punto más desfavorable, pérdidas de carga y simultaneidad).
¿Qué mantenimiento requieren las BIE?
Requieren mantenimiento periódico conforme al RIPCI y a la UNE 23500, incluyendo comprobaciones visuales, accesibilidad, señalización, estado de armario/elementos, manguera, válvula y prueba de funcionamiento según proceda. La periodicidad y alcance dependen del programa de mantenimiento aplicable a la instalación.
¿Se pueden sustituir BIE por extintores?
No de forma general. Extintores y BIE son equipos con función y alcance diferentes. Si la normativa o el proyecto exigen BIE, la sustitución por extintores
solo sería viable mediante una modificación del diseño y su justificación normativa ante el organismo/entidad competente, cuando aplique.
¿Qué documentación debe conservar el titular?
Al menos, los registros de mantenimiento, actas/partes de revisiones y pruebas realizadas, incidencias y correcciones,
y la documentación técnica asociada a la instalación (proyecto/registro si aplica). Esta documentación suele ser requerida en auditorías internas,
inspecciones reglamentarias y revisiones por aseguradoras.
¿Necesitas una red PCI lista para inspección?
Preparamos el suministro, la instalación y el mantenimiento anual de BIEs, grupos de presión, depósitos e hidrantes. Entregamos protocolos de prueba, planos as built y programamos visitas de mantenimiento según normativa.
